非接触 電波式水位計 RT710-4W

本機はセンサから水面までの距離を非接触で計測する電波式水位計です。水没式圧力センサの設置困難な場所やパルス反射波を利用した超音波や電波式が計測できない高さの場所で水位計測ができます。

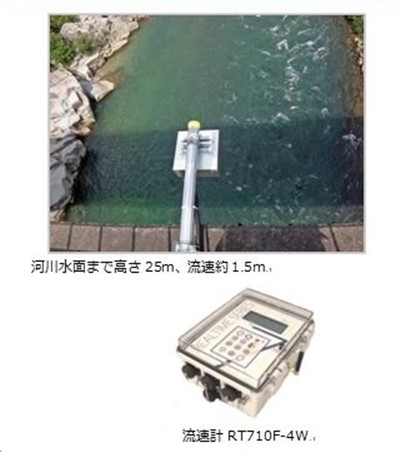

橋梁から水面間30mの高い計測が可能

FMCW方式の電波式センサ

橋梁から水面間30mの高い計測が可能
FMCW方式の電波式センサ

特徴◆24GHz帯の周波数変調連続波(FMCW)方式で既存の非接触センサより高い位置から計測が可能です。
一般的な河川橋梁の高さ15m~30m前後の水位観測に最適です。
◆コンパクトな平面型センサ、橋上や護岸から張り出し設置が可能です。

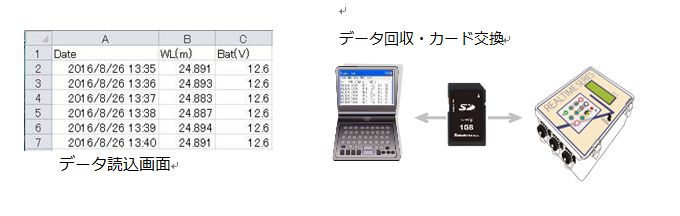

◆計測間隔は最短1分から、データは1GBメモリカードに記録します。
<通信型(3G)> 型式RT710F-4W
◆3G通信と独立電源の利用で通信工事、電気工事とも不要です。
太陽電池13W/蓄電池22Ah(計測間隔10分、都度通信の場合)

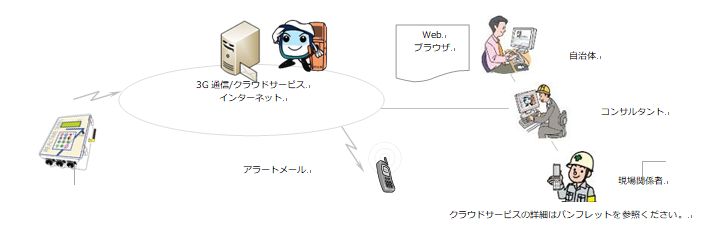

◆クラウドサービス「わかるくん」を利用、複数の関係者がWebでデータが閲覧等できます。


型式 RT710-4W RT710F-4W(通信型) センサ 型式K43P
測定項目 水位・電源電圧 方式 FMCW反射検出式
計測間隔 1分~24時間の約数で設定。 周波数 24.05~24.25GHz、10mW以下
表示部 LCD 20文字×4行 バックライト付き ARIB STD-T73準拠、技術適合製品
メモリ SD(SDHC)カード 1GB、CSV形式 測定範囲 2m~50m※1
通信 なし 3G通信(FOMA) 精度 ±50mm
電源 DC12V 拡がり角 水平面(E) 6° 垂直面(H) 15°
消費電流 625mA以下 待機時0.6mA、通信時110mA以下 外形寸法 W198*H198*D90mm
材質/質量 ポリカーボネート、IP65 / 約1.1kg 質量 約2kg(金具除く)

◆センサケーブル(RS232C)は標準10mです。データの更新時間は0.3秒毎です。
◆センサは水面に対して水平に、照射範囲内に障害物が入り込まない個所で泡立った水面や、自動車等の通過時の揺れを受ける
場所を避けて設置して下さい。強風などで揺れないような設置をしてください。
◆センサの張出しは1m程度確保して下さい。

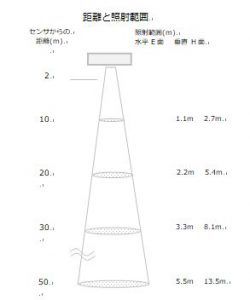

◆電波の照射範囲は高さ1mで水平面は0.11m、垂直面は0.27mです。
◆※1 ダム湖静水面で48mの実績があります。

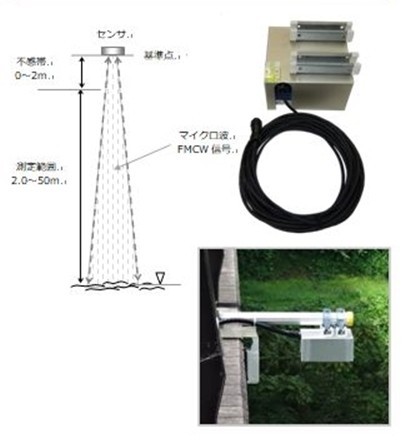

FMCW(周波数変調連続波)反射検出方式
センサから一定の帯域幅Fsを連続的に変化させた周波数信号を一定周期Tで送信、対象物からの反射波を受信するまでの時間差tとその時の送信周波数と受信周波数の差(Fb:ビート周波数)が比例する関係から距離が算出できます。
\(\frac{Fb}{t}=\frac{Fs}{T}\)水面までの往復時間tと距離Rの関係式は、\(t=\frac{2R}{c}\)ビート周波数\(Fb=\frac{2R×Fs}{c×T}\)
Fs=180MHz T=1024μsec R=10mの場合、
ビート周波数 Fb=11.718KHz となります。

外形図

※センサは日除けハウジングを取り付け、ダクタークリップで支柱に取り付けます。
◆材質:sus、サイズ W200×H200×D105mm
