潮位計

 

※ 機器をご購入の場合は、NTTドコモとFOMA利用契約が必要となります。詳細はお問い合わせ下さい。

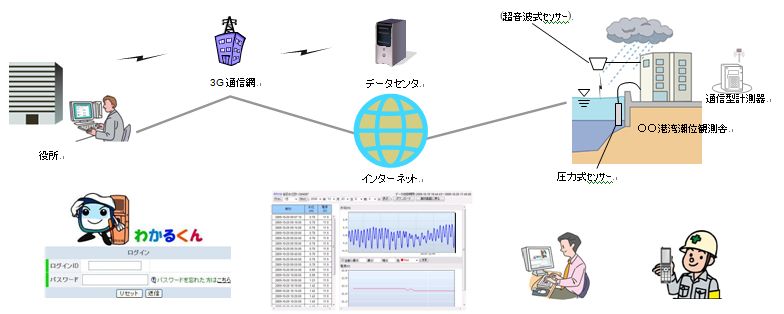

運用事例

・本機は、既設のアナログ式潮位計の施設に、新たにデータ通信型のデジタル式潮位計を新設。
・既設観測舎、観測井、保護管等は極力そのまま使用。
・設置する港湾エリアはFOMA通信網内にあることが条件。
・海水比重を(例えば「1.022」)固定として、センサー校正する。
・例えば、「0.1秒×400回サンプリング(40秒の平均)」を、その時刻の潮位として観測し、データ送信する。

特徴

・3G通信内蔵のコンパクト設計、DC12V小型太陽電池で長期間の観測ができます。
・通信工事ならびに電源工事が不要、設置即日から利用可能です。
・計測インターバルは最短1分から、データは1GBメモリカードにバックアップします。
・雨量センサの増設、閾値条件成立で接点出力機能がオプションで対応できます。

仕様

項　目	内　　　容	項　目	内　　　容
型式	RT710F-WTi(圧力式)	データ通信	3G通信、SMTP・POP3／HTTP
測定項目	潮位（水位）（WL）	電源	DC12V
測定方式	半導体圧力式　大気圧補正付き	消費電流	80ｍA以下　通信時：90mA以下　待機時：0.3mA
測定範囲	0～10m※	周囲温度	－5～＋50℃
分解能	1cm	通信機能	定期発信／条件発信
精度	±0.1% of F.S	材質	センサ：チタン 記録器：ポリカーボネイド
インターバ	1分～24時間の約数で設定。	防水規格	記録器：IP65
機能	オフセット、データフィルタ、マルチサンプリング	外形寸法	センサ：φ19mm、長さ204mm 記録器：W177×H215×D100mm（突起部含まず）
表示機能	LCD　20桁×4行　バックライト付き	質量	センサ：約0.25kg（ケーブル含まず） 記録器：約1.1kg
メモリ	ISDカード　1GB、CSV形式

• インターバル1分未満はスリープしません
• センサケーブルの長さは25m、但しフルスケール3mセンサは10mとなります。ケーブルの延長を希望される場合はご相談下さい。(圧力式の場合)
• 測定範囲0-10m以外のセンサをご希望の場合は別途お問い合わせ下さい。(圧力式の場合)

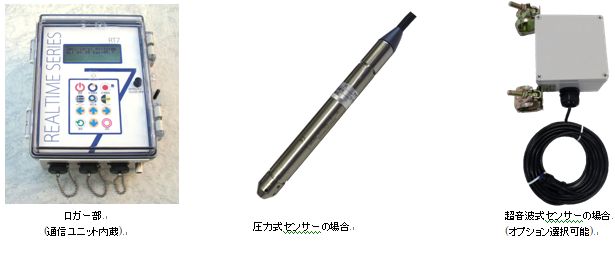

設置写真

 

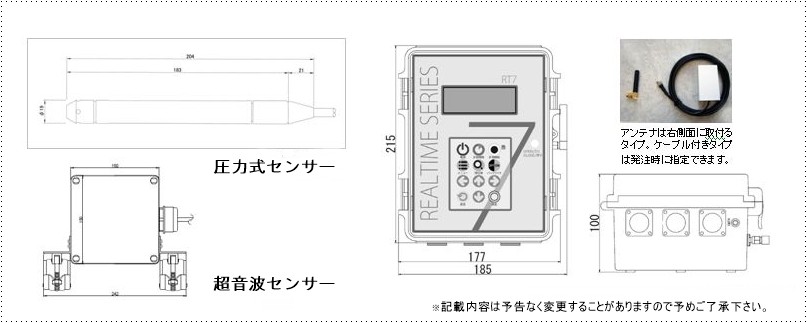

外形図

 

---
